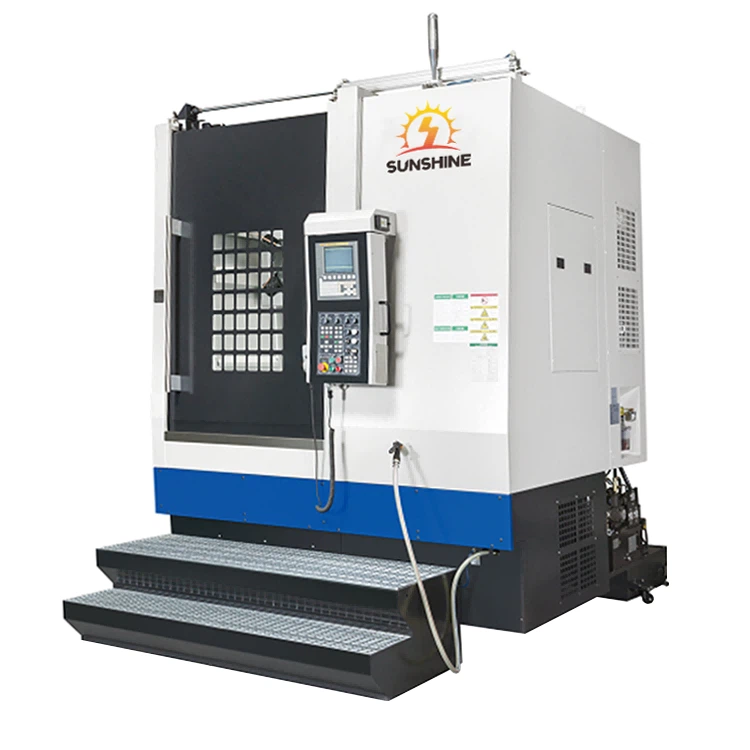

Вертикален струг с ЦПУ за прецизна обработка

CNC вертикален струг за прецизна обработка е усъвършенствано машинно оборудване, което интегрира компютърна технология, технология за автоматизирано управление и технология за прецизно измерване. Може да постигне ефективна и прецизна обработка и се използва широко в много области като авиация, автомобили и машини.
1. Висока точност: CNC вертикалният струг се управлява от серво система с изключително висока точност. Той може да предвиди отклонения и автоматично да коригира, за да гарантира стабилността на точността на обработката.
2. Висока ефективност: Вертикалните стругове с ЦПУ могат да продължат обработката без прекъсване на захранването и могат да реализират множество процеси наведнъж, значително съкращавайки цикъла на обработка и подобрявайки ефективността на производството.
3. Висока степен на автоматизация: Вертикалните стругове с ЦПУ реализират автоматизацията на процеса на обработка чрез силно автоматизиран процес, спестявайки човешки ресурси, намалявайки вероятността от грешки при ръчна работа и подобрявайки производствения добив.
4. Широка гама от приложения: Вертикалните стругове с ЦПУ са подходящи за обработка на различни детайли със сложна форма, за да отговорят на нуждите за обработка на различни области.
За да обобщим, вертикалният струг с ЦПУ за прецизна обработка е незаменим и важен инструмент в съвременното производство. Той има значителни характеристики като висока точност, висока ефективност и висока степен на автоматизация и играе важна роля в много области.
| Спецификация | мерна единица | VTC50 | VTC60 | VTC70 | VTC80A | VTC100A | |
| Удар | ос X | мм | 500 | 425 | 700 | 670 | 850 |
| Z ос | мм | 0-500 | 90-690 | 0-850 | 170-1020 | 0-1000 | |
| Капацитет за обработка | Максимален диаметър на въртене | мм | φ650 | φ650 | φ800 | φ1000 | φ1200 |
| Максимален диаметър на струговане | мм | φ500 | φ600 | φ700 | φ800 | φ1000 | |
| Максимална височина на завъртане | мм | 500 | 600 | 850 | 850 | 1000 | |
| Вретено | Скорост на шпиндела | об/мин | 100-1000 | 100-1000 | 100-800 | 100-800 | 100-800 |
| Мощност на двигателя на шпиндела | КВт | 15 | 18.5 | 22 | 22 | 22 | |
| Диаметър на шпиндела | мм | φ130 | φ160 | φ160 | φ180 | φ200 | |
| Хидравличен патронник + револверна глава за инструменти | Модел Чък | Хидравличен патронник | |||||
| диаметър | инч | 15" | 18" | 21" | 24" | 32" | |
| Кулообразна станция | Четири работни станции/ осем работни станции |
Четири работни станции/ осем работни станции |
Четири работни станции/ осем работни станции |
Четири работни станции/ осем работни станции 4工位/8公位 |
Четири работни станции/ осем работни станции 4工位/8公位 |
||
| ръководство | Х-ос търкалящ линеен водач | 2 броя, ширина 45мм | 2 броя, ширина 45мм | 2 броя, ширина 45мм | 2 броя, ширина 45мм | 2 броя, ширина 55мм | |
| Линеен търкалящ се водач по ос Z | 2 броя, ширина 45мм | 2 броя, ширина 45мм | 2 броя, ширина 55мм | 2 броя, ширина 55мм | 2 броя, ширина 55мм | ||
| CNC система | Стандартна конфигурация | GSK | GSK | GSK | GSK | GSK | |
| Охладителна система | охлаждащ мотор | W | 450+750 | 450+750 | 750+1.2kw | 750+1.2kW | 750+1.2kW |
| Изход на помпата | m³/h | 4m³/h | 4m³/h | 4m³/h | 4m³/h | 4m³/h | |
| точност | Повторяемост | мм | ±0.003 | ±0.003 | ±0.003 | ±0.005 | ±0.005 |
| точност на позициониране | мм | ±0.06 | ±0.06 | ±0.06 | ±0.08 | ±0.08 | |
| най-малката единица за позициониране | мм | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | |
| Тегло и размери | Размери (прибл.) | мм | 2100×2500×2750 мм | 2200×2050×2910 мм | 2400×2100×3200 мм | 2400×2100×3600 мм | 3100×2650×3700 мм |
| Бруто тегло (прибл.) | Килограма | 5500 | 7500 | 8000 | 9000 | 13500 | |
Нашето предимство

Технология на обработка на микронно ниво
Напълно независима
собствено разработена технология за сглобяване на ядрото

Ръчно изстъргване
Фиксираните повърхности на лагерния възел и шпиндела
се изстъргват ръчно

Централна водоизточна система
Допълнителна система за централно отвеждане на вода

Лазерно откриване
Намалете грешките и постигнете по-висока точност на позициониране
Посещения на клиенти
