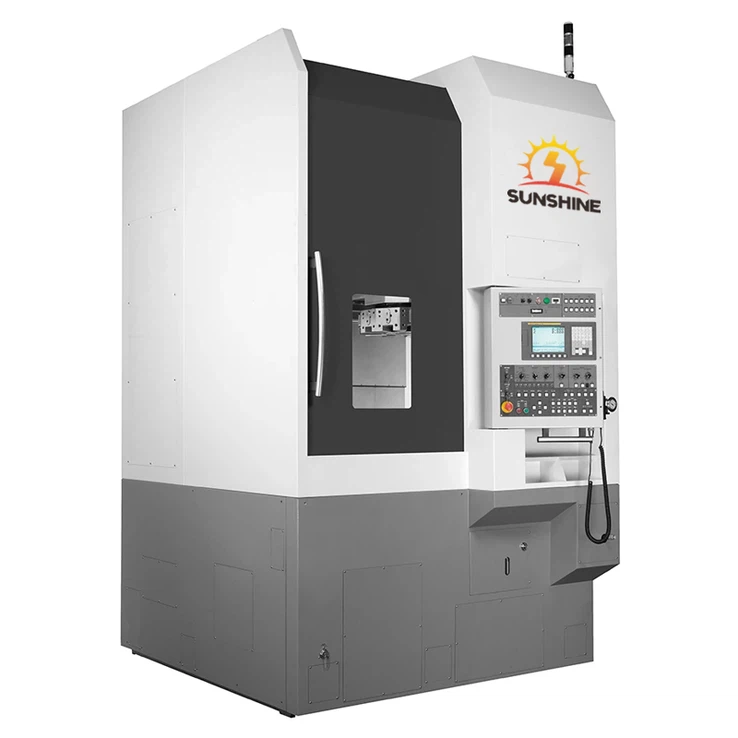

Корпус на съединителя на главината на колелото Вертикален струг с ЦПУ

CNC вертикалните стругове имат предимствата на висока ефективност, прецизност и стабилност при обработката на детайли и са едно от незаменимите съоръжения в съвременната производствена индустрия.

Изпрати запитване

представяне на продукта

Вертикални CNC стругове за обработка на части като главини на колела и корпуси на съединителя. Вертикалните CNC стругове използват усъвършенствана CNC технология и високопрецизно обработващо оборудване за постигане на ефективна и точна обработка.

Шпинделната част на вертикалния CNC струг се задвижва от мощен двигател с висока максимална скорост на обработка. В същото време различни режещи инструменти могат да бъдат избрани според различните нужди от обработка, за да отговорят на нуждите от обработка на сложни части.

Вертикалните CNC стругове са изработени от чугунен корпус, който има предимствата на стабилна структура и добра твърдост. В същото време вертикалните стругове с ЦПУ също са оборудвани с внесени високопрецизни линейни водачи и прецизни сферични винтове, за да осигурят точност на обработката, повтаряща се точност на позициониране и гладкост на обработката.

В допълнение, стругът е оборудван и с усъвършенствана CNC система, която може да контролира различните работни параметри на струга чрез програмиране, за да се постигне автоматизирана обработка, която може да подобри ефективността на производството и качеството на обработка.

Спецификация		мерна единица	VTC50	VTC60	VTC70	VTC80A	VTC100A
Удар	ос X	мм	500	425	700	670	850
Удар	Z ос	мм	0-500	90-690	0-850	170-1020	0-1000
Капацитет за обработка	Максимален диаметър на въртене	мм	φ650	φ650	φ800	φ1000	φ1200
	Максимален диаметър на струговане	мм	φ500	φ600	φ700	φ800	φ1000
	Максимална височина на завъртане	мм	500	600	850	850	1000
Вретено	Скорост на шпиндела	обороти в минута	100-1000	100-1000	100-800	100-800	100-800
	Мощност на двигателя на шпиндела	КВт	15	18.5	22	22	22
	Диаметър на шпиндела	мм	φ130	φ160	φ160	φ180	φ200
Хидравличен патронник + револверна глава за инструменти	Модел Чък	Хидравличен патронник
	диаметър	инч	15"	18"	21"	24"	32"
	Кулообразна станция		Четири работни станции/ осем работни станции	Четири работни станции/ осем работни станции	Четири работни станции/ осем работни станции	Четири работни станции/ осем работни станции 4工位/8公位	Четири работни станции/ осем работни станции 4工位/8公位
ръководство	Х-ос търкалящ линеен водач		2 броя, ширина 45мм	2 броя, ширина 45мм	2 броя, ширина 45мм	2 броя, ширина 45мм	2 броя, ширина 55мм
ръководство	Линеен търкалящ се водач по ос Z		2 броя, ширина 45мм	2 броя, ширина 45мм	2 броя, ширина 55мм	2 броя, ширина 55мм	2 броя, ширина 55мм
CNC система	Стандартна конфигурация		GSK	GSK	GSK	GSK	GSK
Охладителна система	охлаждащ мотор	W	450+750	450+750	750+1.2kW	750+1.2kW	750+1.2kw
Охладителна система	Изход на помпата	m³/h	4m³/h	4m³/h	4m³/h	4m³/h	4m³/h
точност	Повторяемост	мм	±0.003	±0.003	±0.003	±0.005	±0.005
	точност на позициониране	мм	±0.06	±0.06	±0.06	±0.08	±0.08
	най-малката единица за позициониране	мм	0.001	0.001	0.001	0.001	0.001
Тегло и размери	Размери (прибл.)	мм	2100×2500×2750 мм	2200×2050×2910 мм	2400×2100×3200 мм	2400×2100×3600 мм	3100×2650×3700 мм
Тегло и размери	Брутно тегло (прибл.)	Килограма	5500	7500	8000	9000	13500

Приложими части за обработка

Главина на автомобилно колело, спирачен барабан, корпус на маховика, корпус на съединителя, притискаща плоча, джанта, корпус на диференциала, диск и други части.

1. Индустрия за инженерни машини
CNC вертикалните стругове могат да обработват големи и сложни инженерни машинни части.
2. Военна индустрия
Във военната индустрия вертикалните стругове с ЦПУ често се използват за производство на прецизни оръжейни части.
3. Корабостроителна индустрия
CNC вертикалните стругове могат ефективно и точно да завършат обработката на ключови компоненти като конструкции на корпуса и витла.
4. Автомобилна индустрия
Може да обработва високопрецизни части като части на автомобилни двигатели, части на шаси и части на скоростна кутия. Подходящ е и за обработка на автомобилни спирачни дискове, спирачни барабани, джанти от алуминиева сплав и други части.
5. Аерокосмическа област
CNC вертикалните стругове могат да се използват за обработка на прецизни части на самолети, като турбинни лопатки.
